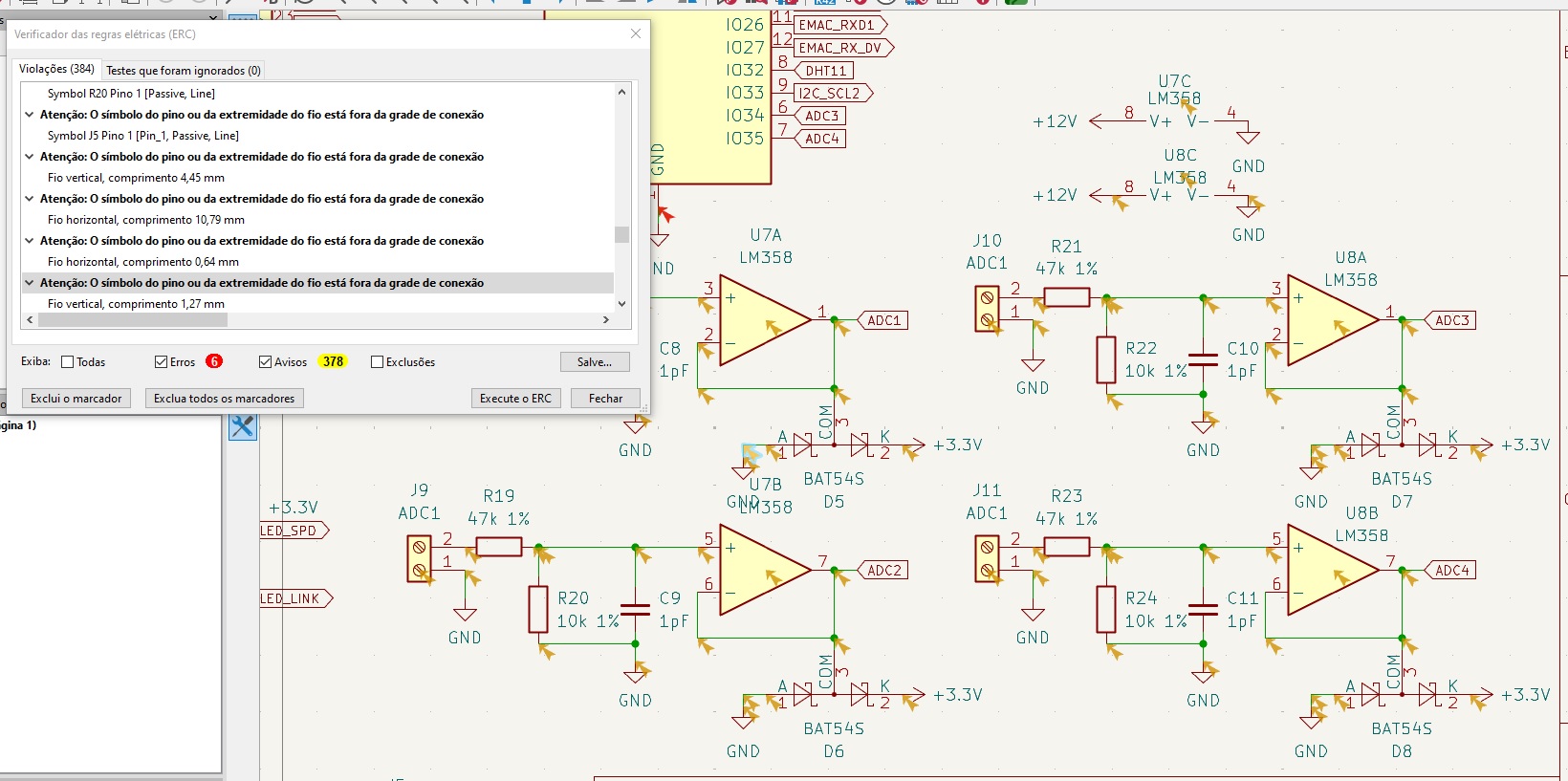

Estou querendo migrar para o Kicad, mas estou com dificuldades de entender porque não consigo solucionar esses avisos de: [endpoint_off_grid]: O símbolo do pino ou da extremidade do fio está fora da grade de conexão ; warning
Já alterei as grades (10 mils, 25mils, 50mils)..... Já refiz as conexões, dei zoom para certificar a conexão, arrastei os componentes para ver se realmente estavam conectados e estavam... realmente não sei o que estou fazendo errado, procurei informações e só o que achei foi essa questão das grades, mas pelos testes que fiz deveriam estar conectadas as ligações. Agradeço se poderem me dar essa "luz", pois estou gostando do Kicad e gostaria de migrar para ele nos futuros projetos. Obrigado!
Oi, tudo bem? Então, é apenas uma indicação de aviso. Não vai impactar no esquemático pois não é um erro (violação). E sim, as ligações estão conectadas.
Mas...para resolver, faça essa opção:
Acesse as abas Arquivo > Configurações do Esquema > Formatação e verifique o item "Conexões" e veja a Grade de Conexão em qual valor ele está (por exemplo: 50 mils) e alinhe a sua grade atual ao valor que está na grade de conexão: Preferências > Preferências > Editor do Esquemático > Grades. Você também pode utilizar os atalhos (Alt +1 e Alt + 2) e alternar entre as grades selecionadas (Grade 1 e Grade 2).
Agora você vai alinhar os elementos à grade..:

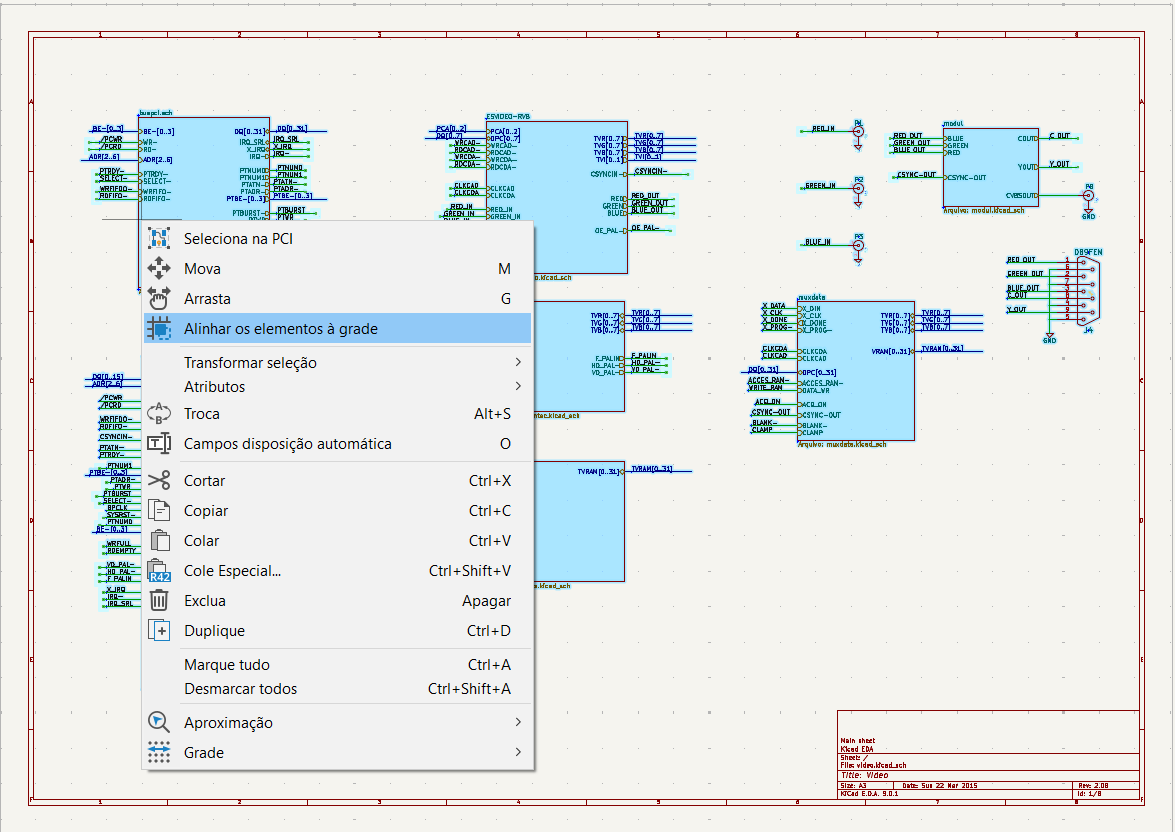

1. No seu esquemático, selecione tudo (Ctrl + A) e com o botão direito do mouse, clique em: Alinhar os elementos à grade.
2. Execute o ERC novamente e veja se vai ser retirado o aviso.

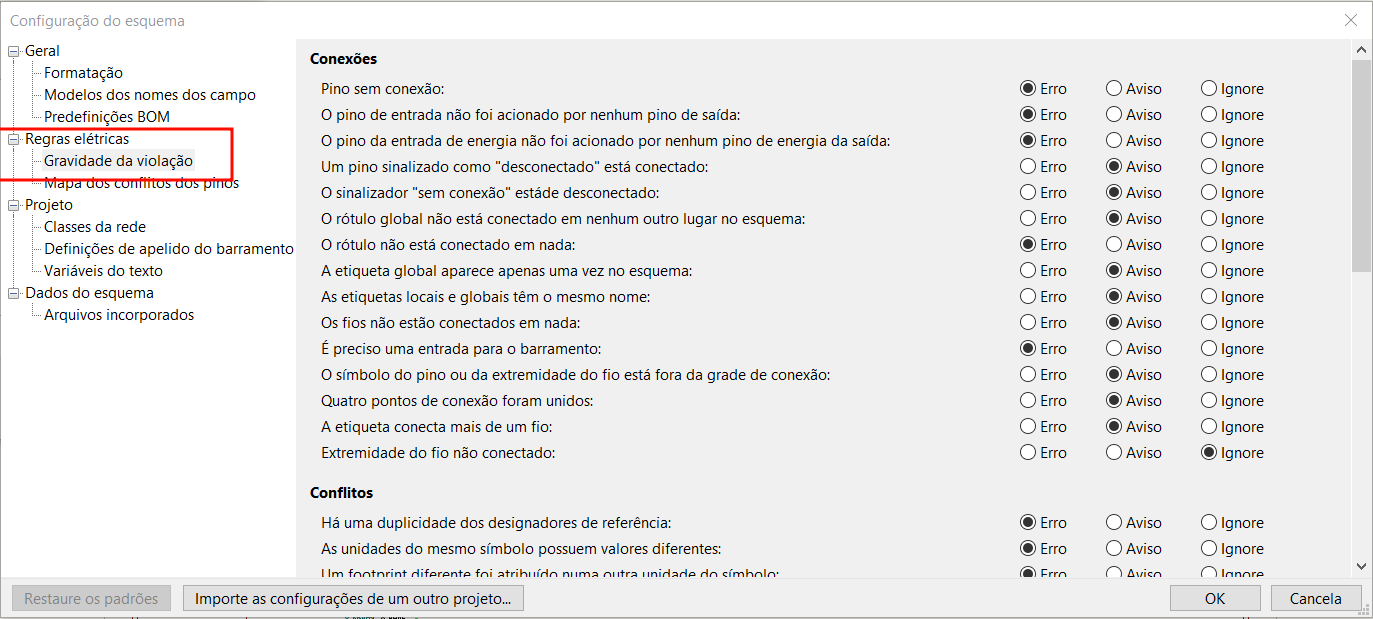

Outra dica também para os editar os "Erros", "Avisos" e "Ignore" é ao executar o ERC novamente, prosseguir na aba de "Testes que foram ignorados" e clicar em Editar os testes ignorados ou ir em: Arquivo > Configurações do Esquema > Regras Elétricas > Gravidade da Violação.
Nela você vai ver as hierárquias de "Erro", "Aviso" e "Ignore". Então, você pode selecionar o item que está apresentando esta indicação de aviso e ignorar para que ele não identifique essa indicação de aviso novamente. Você pode analisar e ajustar conforme seu uso e o que achar pertinente.
@admin Olá Maiza, obrigado pela sua atenção.
Infelizmente a opção "Alinhar os elementos a grade" não funcionou, os avisos persistiram. A solução foi efetuar a segunda configuração sugerida por você, desativando os avisos de fora da grade de conexão.
Eu já tinha percebido que as conexões estavam corretas, que apenas éra algum Bug ou algo que eu não estava sabendo fazer corretamente, pois os avisos persistiam....
Aos poucos estou aprendendo e me adaptando aos recursos do Kicad, tenho gostado muito. Ainda uso outros Softwares para os projetos de clientes, mas espero que após dominar o Kicad eu venha a utilizar somente ele como ferramenta principal. Estou com algumas dificuldades básicas e é bem provável que em breve estarei fazendo novas consultas aqui no forum. kkkk.
@mktech Show! Estamos a disposição. Me chame no WhatsApp (Clique aqui) para ver essa configuração pra ti, pois não tenho um projeto que está com essa indicação de aviso.
Apenas para conclusão desse tópico, após uma nova ajuda da Maiza foi identificado que eu havia alterado as preferencias da grade do editor de esquemático. Fazendo a alteração para 50 mils e usando a opção do botão direito "alinhar os elementos a grade", os avisos sessaram e a minha dúvida esclarecida. Muito Obrigado.
