Boa noite a todos do forum, eu sou usuario do proteus a alguns anos, recentemente fiz uma teste no KiCad e gostei muito, tudo que já fiz até agora, achei que superou o proteus, a minha pergunta é bem simples, eu tenho visto alguns videos sobre o kicad, e em todos que eu vi, as ilhas são na cor amarela independente da camada selecionada, eu instalei a ultima versão do kicad, e quando eu seleciono uma camada, as ilhas ficam na mesma cor das trilhas, isso é alguma configuração, ou é uma caracteristica da versão 9.0.7?

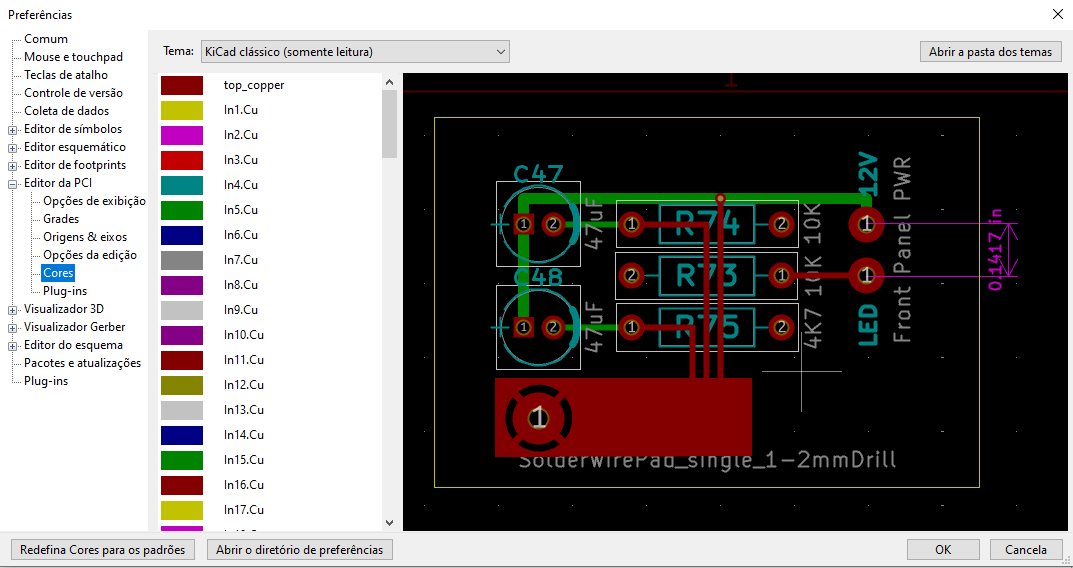

Você fala em relação ao editor da PCI? Nas preferências, você consegue editar as cores das ilhas:

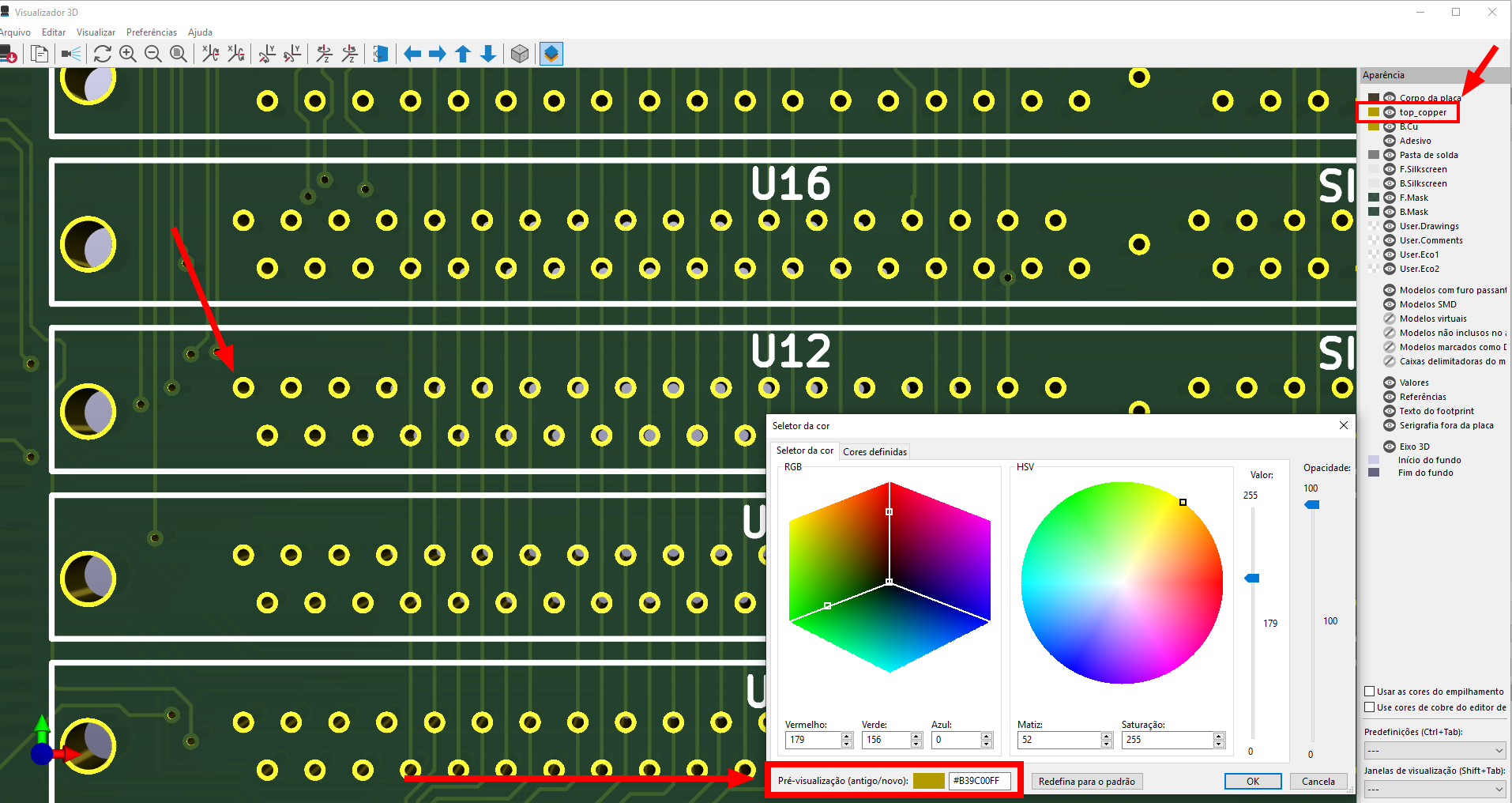

E também no visualizador 3D, vc consegue alterar a cor da ilha:
@admin nesse primeiro print. mostra a opção de criar um novo tema, e na versão 9.0.7 eu não encontrei a opção de alterar a cor das ilhas
Em relação a encontrar a opção...você vai em "Preferências > Preferências" no canto superior esquerdo. Em seguida, vá em "Editor da PCI > Cores"
E também você vai ter que realmente criar um novo tema. Ele vêm default, e para criar é só ir em: "Tema" > "Criar novo tema".
@admin No print que voce postou acima, não dá para ver exatamente qual a camada que esta em destaque, me baseando pelas cores, F.Cu que deixou as ilhas na mesma cor das trilhas, isso é típico da versão 9.0.7, é a que estou usando, para fazer uma comparação, euj instalei a versão 8.0.8 e nela tem a opção de mudar a cor somente da ilha, veja no print em anexo, a opção de "iha com furo passante"

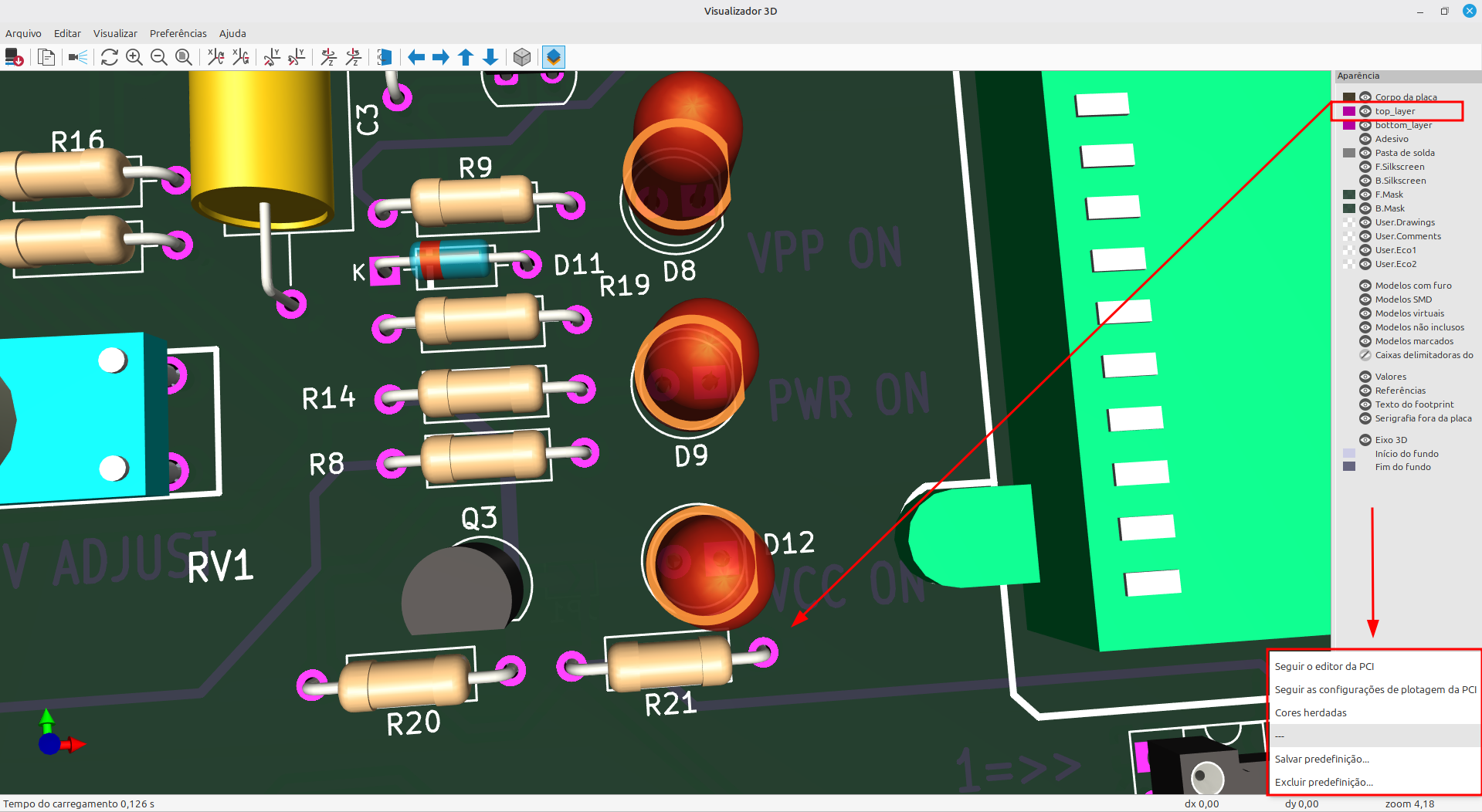

Agora em relação ao Visualizador 3D, você pode criar as preferências que você deseja no visualizador e salvar as configurações no canto inferior direito:
@admin Na visualização 3D, na realidade está sendo alterado a cor da camada B.Cu, por causa da camada da máscara, só aparece as ilhas, a visualização 3D ta bem legal, inclusive es componentes 3D são os mesmos do proteus, veja o anexo
sim, eu me refiro ao editor de PCI, quando as ilha de furo pássante são criadas para todas as camas, elas deveiram ter uma cor especificas, assim como na versão 7 do kicad, como eu to entrando agora no Kicad, um dia eu chego lá, como eu ja tenho uma boa esperiencia no proteus, isso ajuda muito, vou tentar essas dicas
