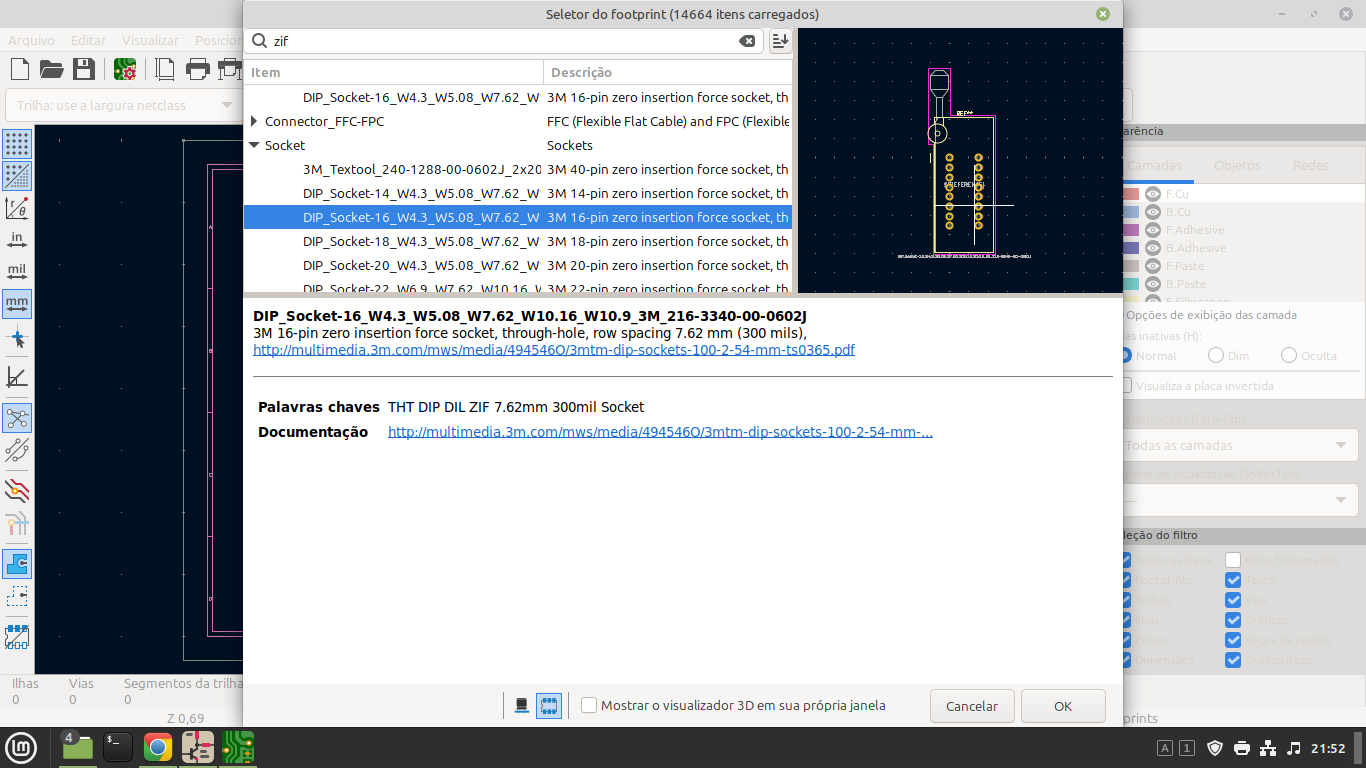

tenho este footprints no editor de PCB 3M 16-pin zero insertion force socket, through-hole, row spacing 7.62 mm (300 mils) e como encontro no editor esquemático
tenho este footprints no editor de PCB 3M 16-pin zero insertion force socket, through-hole, row spacing 7.62 mm (300 mils) e como encontro no editor esquemático

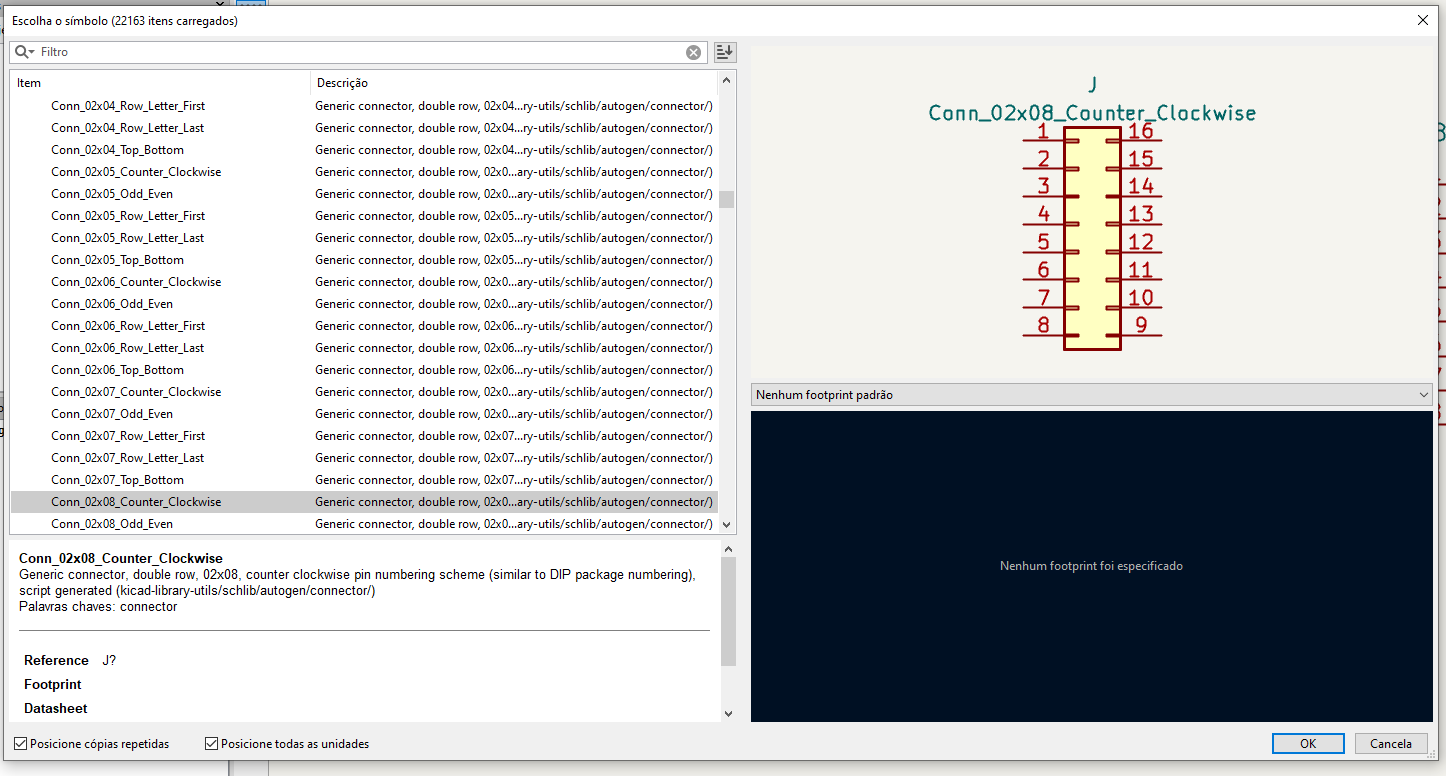

Você pode utilizar no esquemático o símbolo: Conn_02x08_Counter_Clockwise
E depois Atribuir o footprint desejado na ferramenta de atribuição de footprint.
@jamesnasa Vamos lá...segue o passo à passo:
MÉTODO: para que o footprint em questão seja nativo deste símbolo.
1. Na área de trabalho (interface de usuário) do KiCad, você vai abrir o Editor de Símbolos ou pressionar as teclas [Ctrl + L]
2. Ao abrir o editor de símbolos, você vai procurar o símbolo desejado. Neste caso, vou utilizar o exemplo que o @MKTECH mencionou: Conn_02x08_Counter_Clockwise.

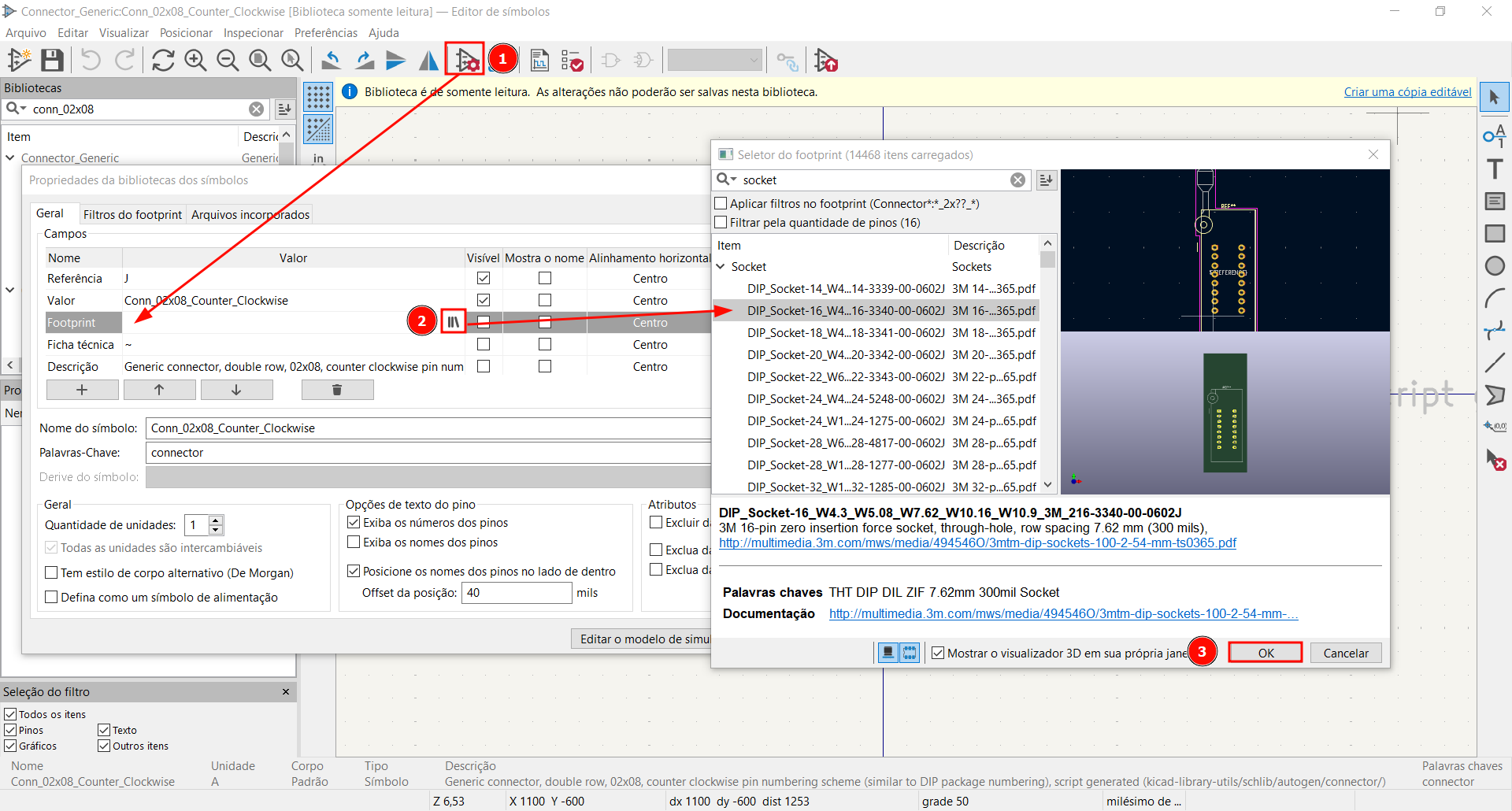

3. Quando você selecionar o símbolo, você vai na barra superior e clique no símbolo onde tem uma engrenagem, indiquei em: (1). Em seguida, vai abrir as propriedades desse símbolo. Você vai no campo Footprint, e clica no livrinho que está ali (2) e seleciona o footprint que você quer e depois clique em OK (3).

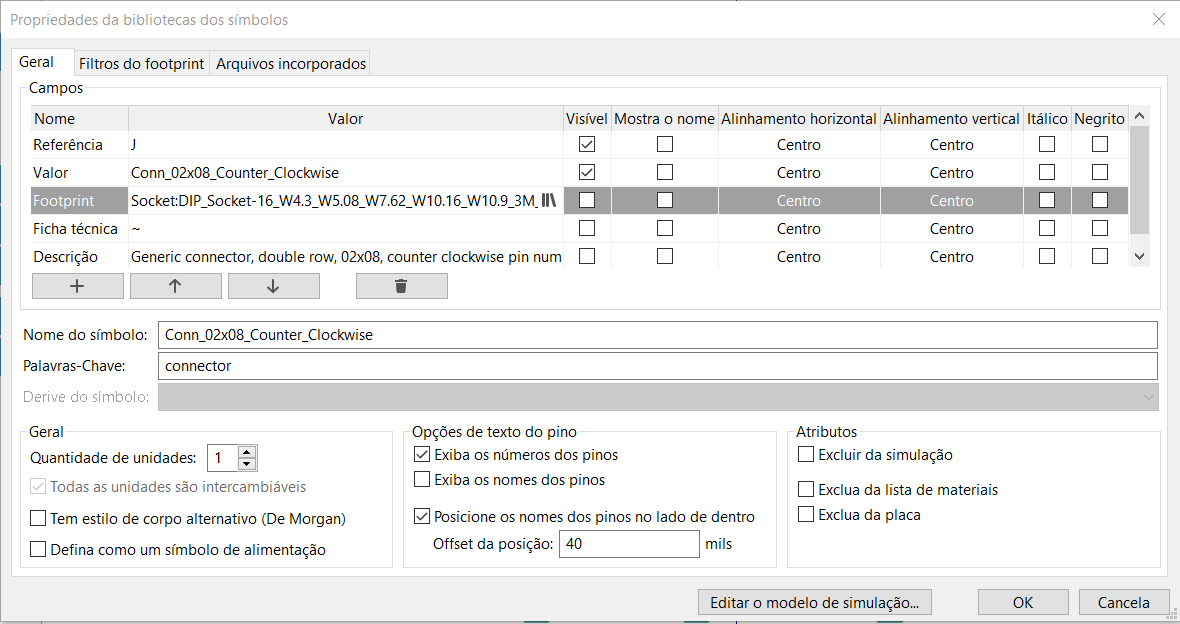

Vai ficar desta forma, agora é só clicar em OK novamente.

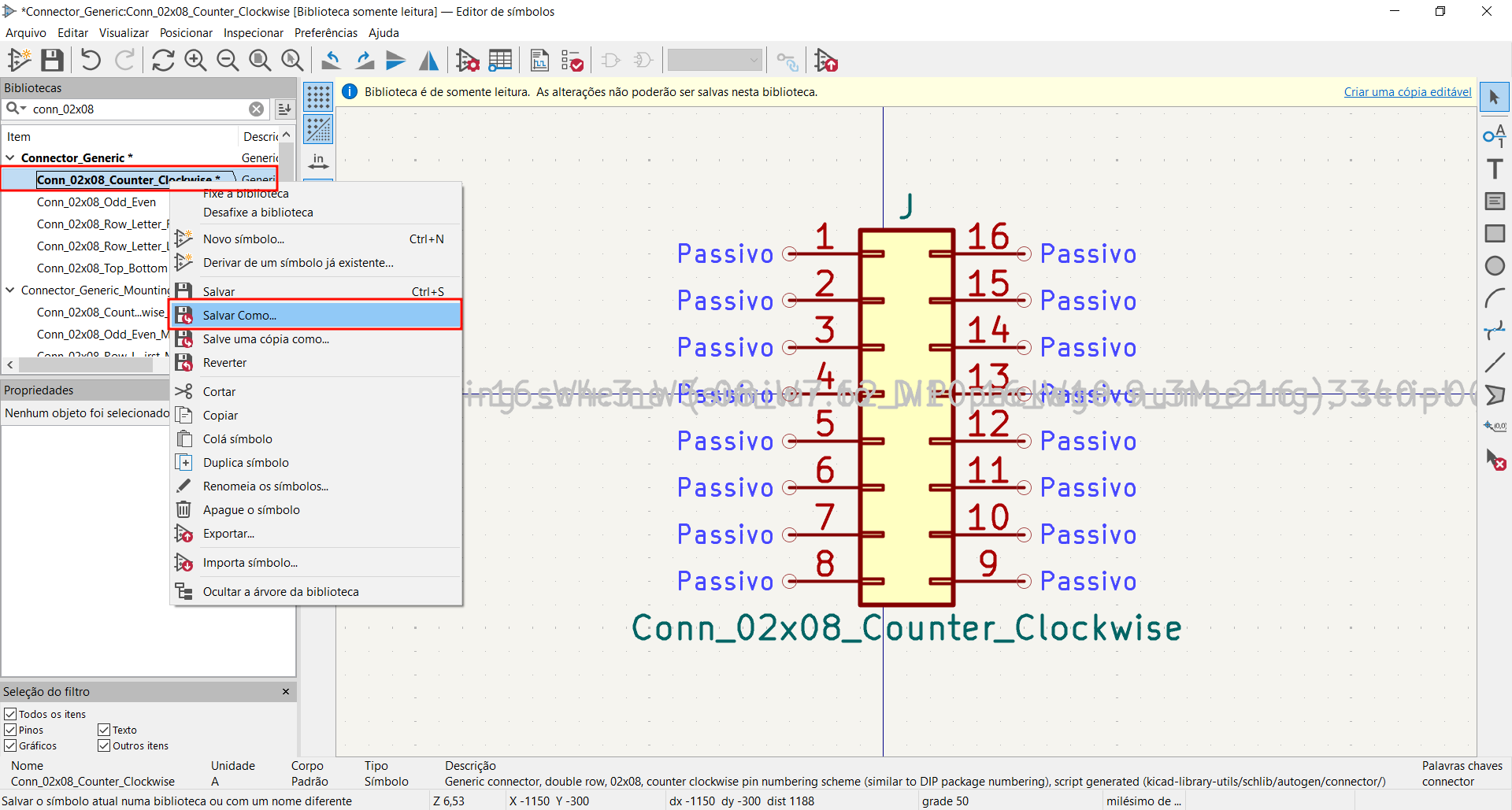

4. Na barra lateral esquerda, no símbolo, vai aparecer um asteristico (*). Você vai clicar nele com o botão direito do mouse e vai Salvar Como...

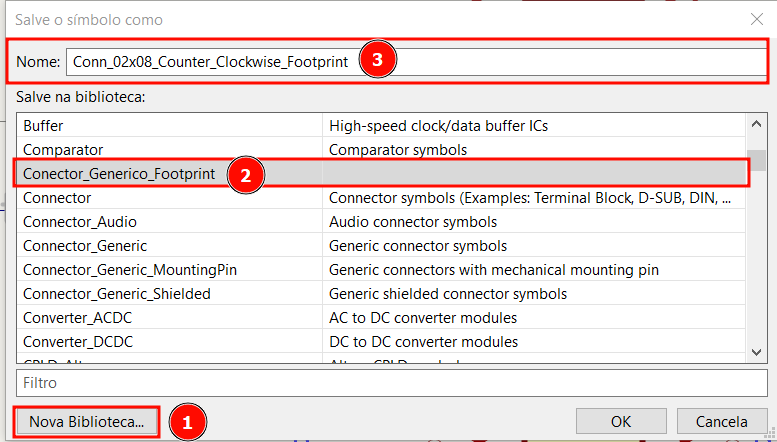

5. Quando aparecer a janela, você irá criar uma nova biblioteca (Ele não vai deixar você escrever no símbolo - pois é nativo do KiCad, e é só leitura). Clique neste botão (1) e insiria o nome da biblioteca que irá ser criada (2). No item "Nome" (3) você vai inserir o nome deste novo símbolo. E depois só clicar em OK.

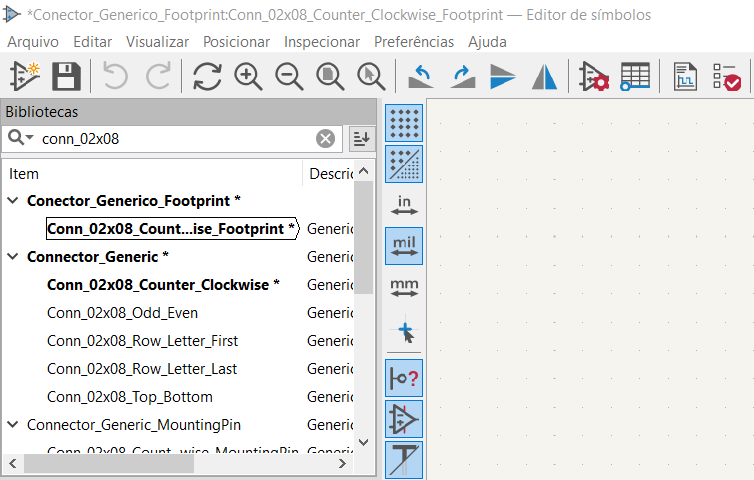

6. Na barra lateral esquerda, agora na nova biblioteca criada, clique com o botão direito e salve-o.

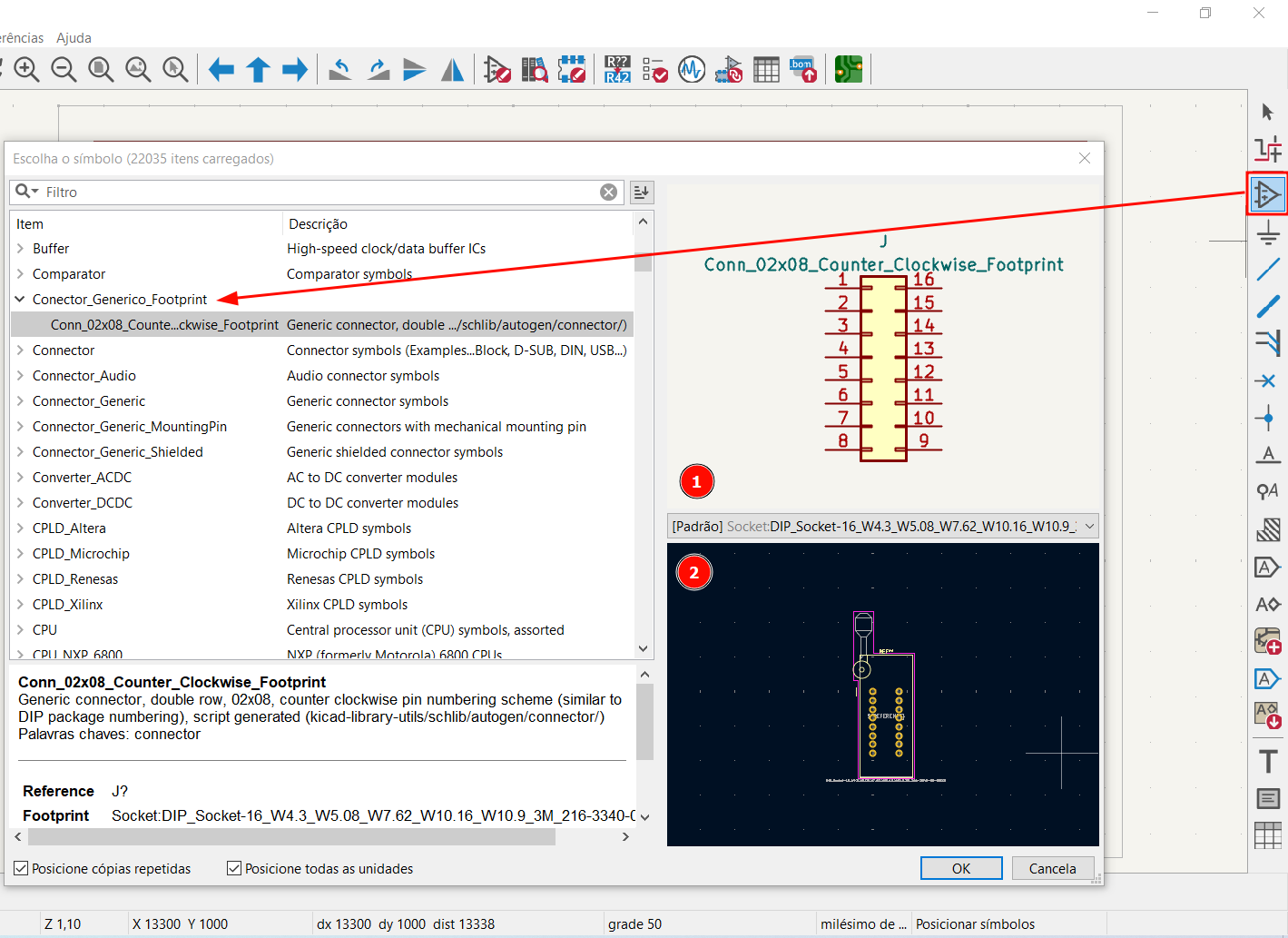

7. Após ter salvado, feche o Editor de Símbolos e abra seu esquemático. Pressione a tecla [A] para abrir a biblioteca de símbolos e procure o símbolo criado anteriormente.
MÉTODO: associar o símbolo ao footprint
1. Abra seu esquemático, desenha o seu circuito eletrônico com o símbolo incluído em questão.

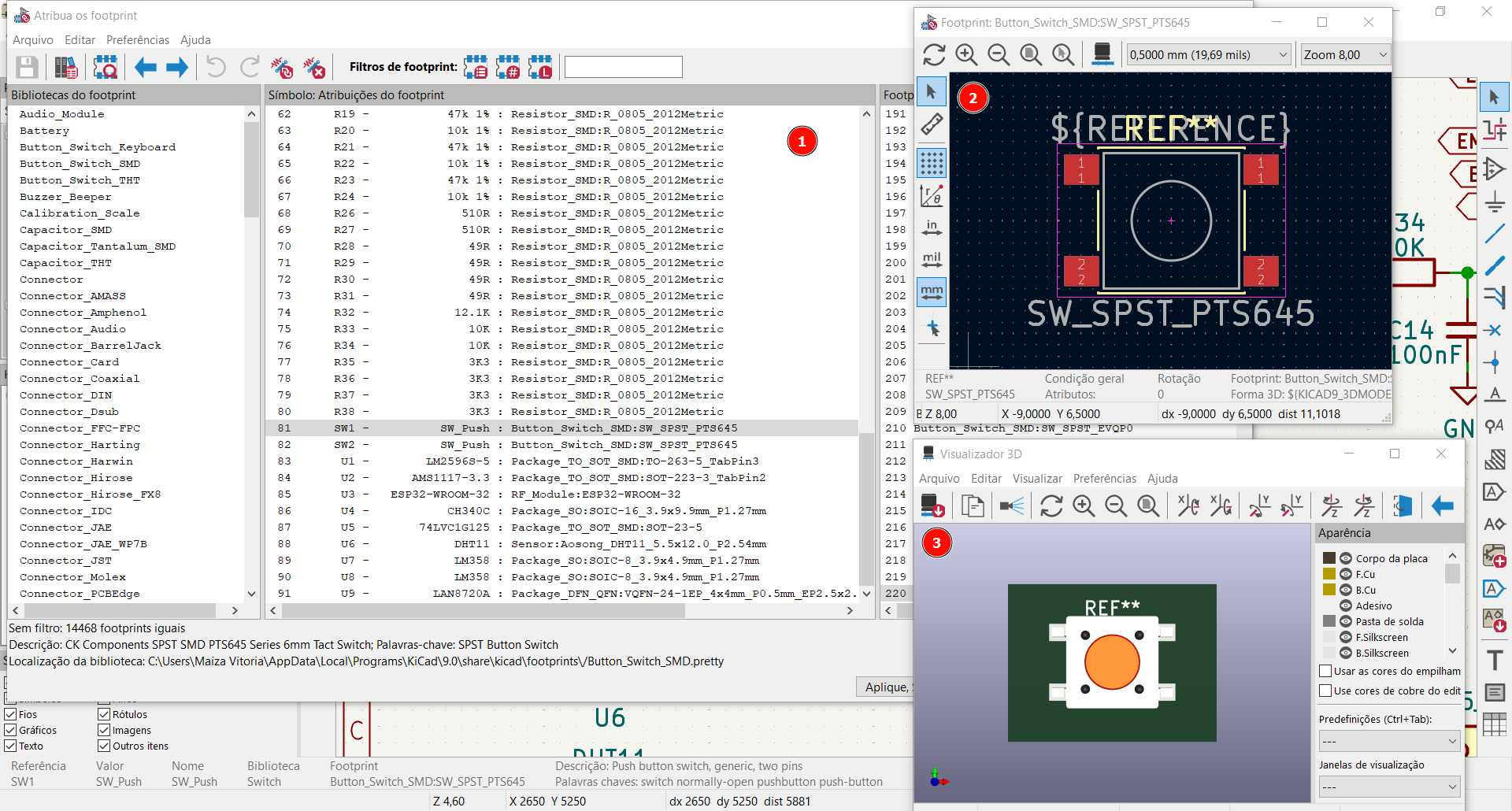

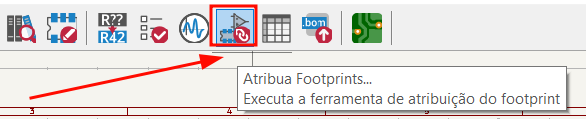

2. Anote os componentes e depois clique em Atribuir os Footprints (indicado abaixo). Vai abrir a janela de associação de footprints (Cvpcb). Agora é só selecionar o símbolo (componente) ao footprint.
Qualquer dúvida, não hesite em perguntar. Estamos a disposição! E retorne o feedback por gentileza!
@admin MUITO MAS MUITO OBRIGADO FOI MASSA você explicou muito bem Parabéns a todos que me ajudaram nesta tarefa
agora sem abusar da boa vontade mas já abusando este IC ch341 onde posso encontrar o seu simbolo neste site mostra mas não consigo.
https://gitlab.com/kicad/libraries/kicad-symbols/-/merge_requests/4691
@jamesnasa Vou fazer um tutorial massa no blog de como criar símbolos. Aguarde este final de semana. Irei utilizar esse de exemplo que você me enviou. Espero que goste. 🙂
@jamesnasa Artigo feito. Espero que goste! 🙂 Vou fechar o tópico original aqui pois já está resolvido. Caso ainda precise, crie um outro tópico. Link: https://kicadbrasil.com.br/dicas/como-criar-simbolos-no-kicad/
