como posicionar um componente em una determinada posição na PCB

4 Posts
2 Usuários
1 Reactions
14 Visualizações
Posts: 8
Tópico iniciado
(@jamesnasa)
Membro ativo
Entrou: 2 meses atrás

boa noite Pessoal

Como posso posicionar um componente em um determinada posição na pc tipo X, Y

3 Respostas
Avatar photo
Posts: 8
Admin
(@admin)
Fundadora da Comunidade KiCad Brasil
Entrou: 5 meses atrás

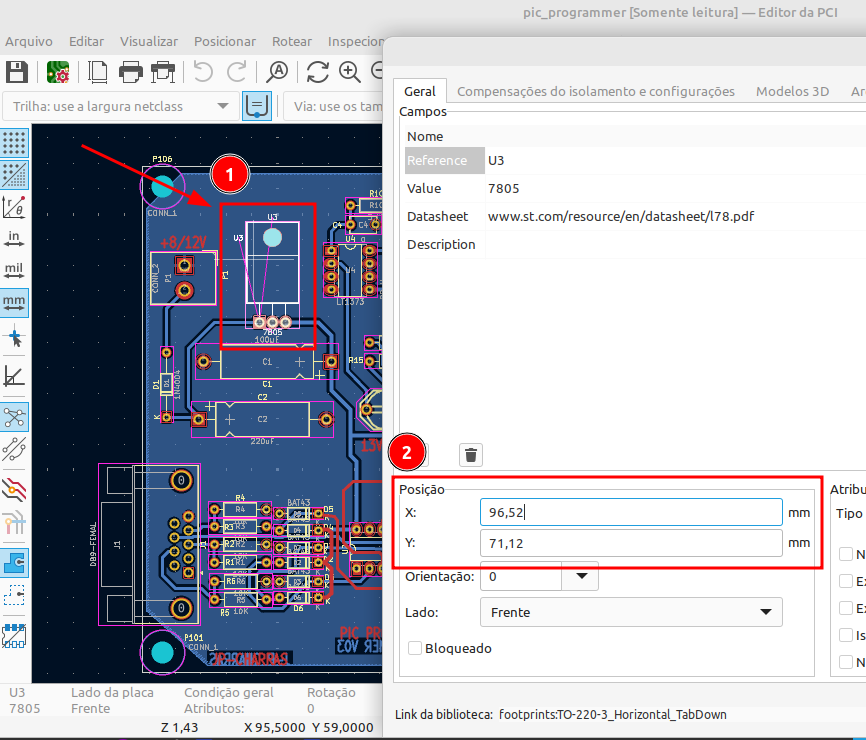

Bom dia! No Editor da PCI, você vai selecionar (1) o componente referente que deseja mudar as posições X e Y. Clique na tecla [E] para abrir as propriedades deste componente ou, clique com o botão direito no componente selecionado e prossiga em Propriedades. Na aba de Propriedades, você verá no canto inferior esquerdo, o campo de Posição (2), onde você mudará os valores de X e Y.





Responder
1 Resposta
(@jamesnasa)
Entrou: 2 meses atrás

Membro ativo
Posts: 8

@admin então digamos que eu tenha uma pcb e deseja parafusar em uma caixa como ajustar o furo da pcb com a caixa, para não ficar fora do centro

Responder
Avatar photo
Posts: 8
Admin
(@admin)
Fundadora da Comunidade KiCad Brasil
Entrou: 5 meses atrás

Existem algumas formas...:

1. Centralizar pelo Pick Pointer;

2. Redefinir o ponto de referência da origem em (x,y) = (0,0) no arquivo de layout (kicad_pcb) para que corresponda ao seu arquivo MCAD;

3. Mover o arquivo STEP da PCI importada para qualquer outro tipo compatível para que as localizações dos furos sejam correspondentes;

4. Verificar as dimensões do seu projeto MCAD e do seu projeto da PCI.

Observação: é melhor importar o arquivo STEP da sua PCI primeiro e depois fazer o esboço e o esquema mecânico de acordo com o software MCAD de sua escolha;

Utilizar o FreeCad e o KiCad é uma ótima escolha para isso. Veja também o KiCad Step Up.
