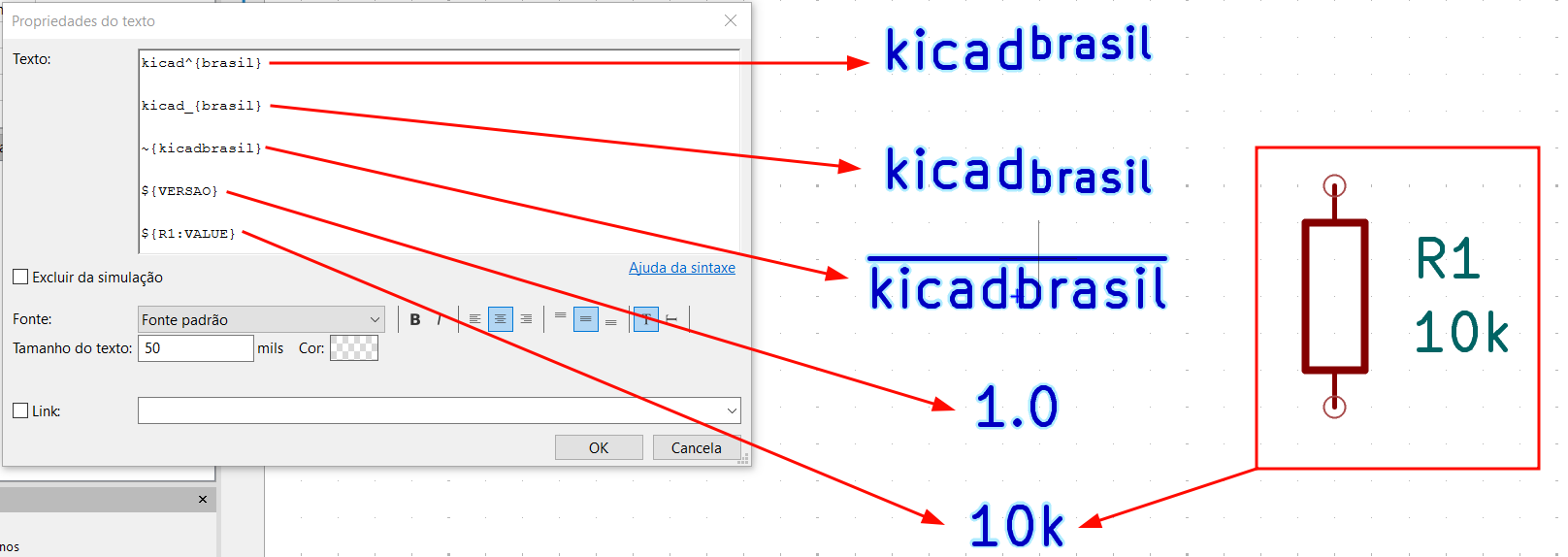

Em qualquer campo de texto no KiCad, você pode implementar sobrescritos, subscritos, sobrelinhas e exibir descrições de variáveis e valores de campo das seguintes maneiras:
| Função | Sintaxe de Marcação | Resultado |
| Sobrescrito | texto^{texto} |  |
| Subscrito | texto_{texto} |  |
| Sobrelinha | ~{texto} |  |

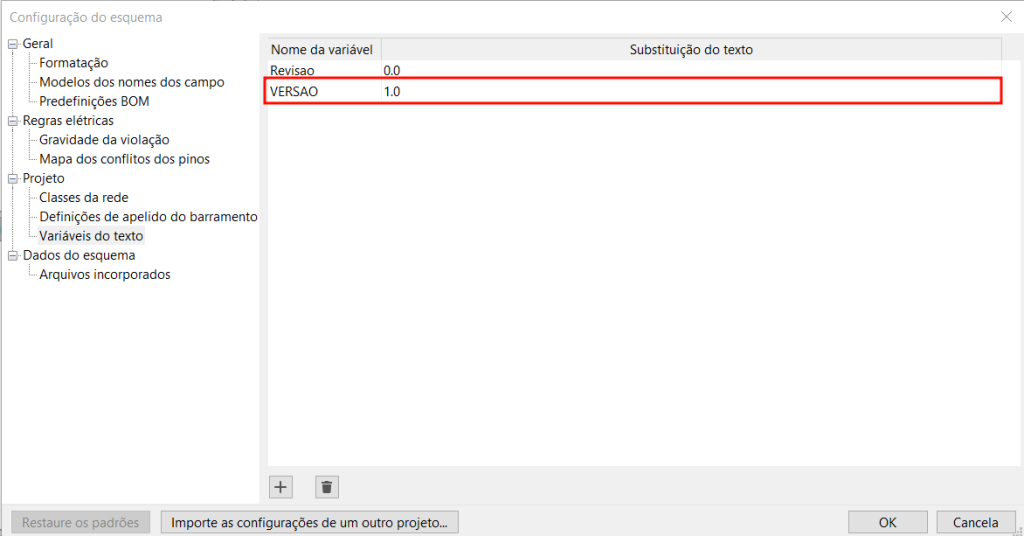

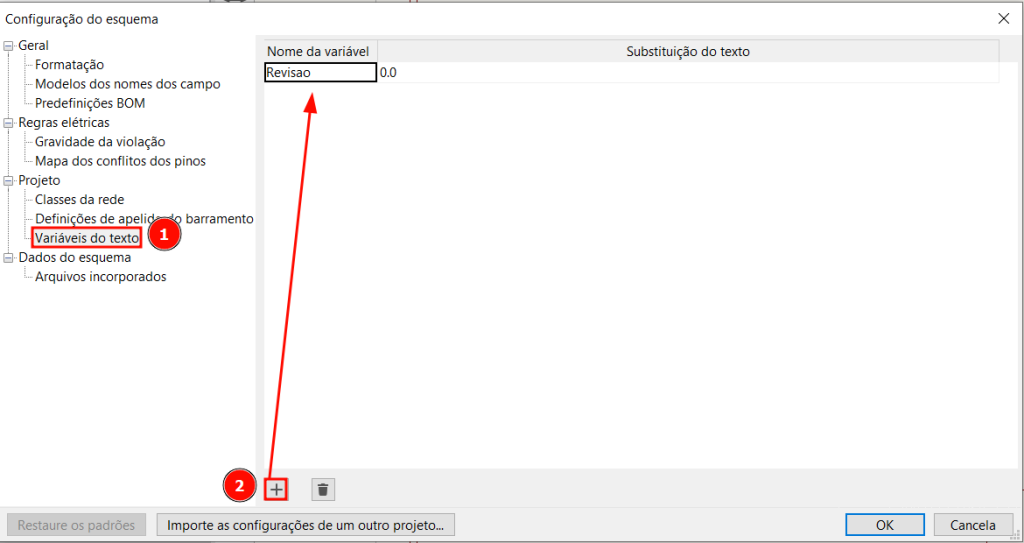

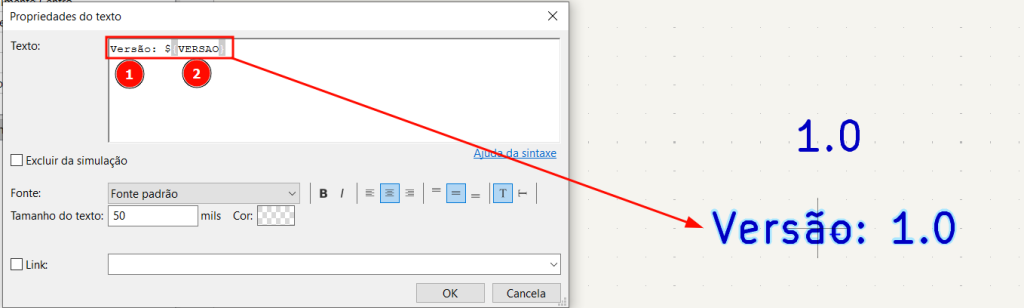

| Config. de Esquema > Projeto > Variáveis do Texto > Variáveis | ${variavel} |  |
| Variável de Texto, Campo do Símbolo | ${refdes:field} | 10k ${R1:VALUE} |
|
Nome da Variável |
Descrição |
|
# |
Número da folha |
|
## |
Número total de folhas esquemáticas. |
|

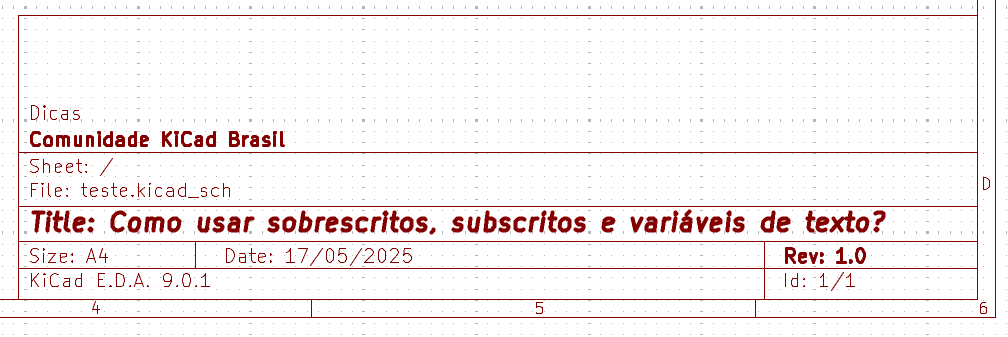

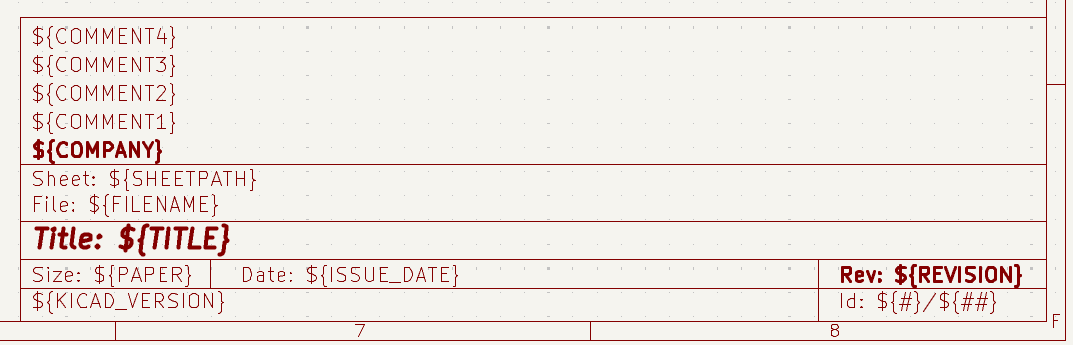

COMMENT1 – COMMENT9 |
Conteúdo das folhas de desenho Campo: Comentário <n>. |
|
COMPANY |
Conteúdo do campo Empresa da folha de desenho. |
|
CURRENT_DATE |
Data de hoje, em formato ISO. |
|
FILENAME |
Nome do arquivo da folha esquemática raiz, com uma extensão de arquivo |
|
FILEPATH |
Caminho completo do arquivo da folha esquemática raiz, com uma extensão de arquivo. |
|
ISSUE_DATE |
Conteúdo do campo Data de emissão da folha de desenho. |
|
KICAD_VERSION |
Versão atual do KiCad. Esta variável está disponível apenas em campos de planilhas de desenho. |
|
PAPER |
Tamanho do papel da folha atual. Esta variável está disponível apenas nos campos da folha de desenho. |
|
PROJECTNAME |
Nome do projeto, sem extensão de arquivo |
|
REVISION |
Conteúdo do campo Revisão da folha de desenho |
|
SHEETFILE |
Nome do arquivo da planilha atual, com uma extensão de arquivo. |
|
SHEETNAME |
Nome da planilha atual. |
|
SHEETPATH |
Caminho da folha atual |
|
TITLE |
Conteúdo do campo Título da folha de desenho. |
Conclusão
No fim das contas, usar sobrescritos, subscritos e variáveis nos textos do KiCad pode parecer detalhe, mas faz uma baita diferença na organização e na apresentação dos seus projetos. Com essas dicas, dá pra deixar tudo mais claro, bonito e profissional — sem precisar quebrar a cabeça. Agora é só testar por aí e deixar seus esquemáticos com a sua cara (e bem mais fáceis de entender). Bons projetos!
