Poderoso mas desconhecido

Muitas ferramentas de eCAD permitem que você gere a anotação dos designadores do esquemático, que nada mais é do que o processo de, de forma automática, enumerar todos os componentes presentes em um esquema.

Mas existe um recurso que permite aplicar um offset neste valor, e isso pode ser extremamente útil.

Conte-me mais

Antes de falar da ferramenta de forma específica, vamos pensar em um problema real: imagine que você possui uma placa com vários componentes dispostos em folhas hierárquicas. Agora, suponha que você esteja com a placa em mãos e precise verificar se o resistor hipotético R56 foi soldado com o valor correto. Aí lhe pergunto, caro leitor: como encontrar esse R56 se o seu esquemático está dividido, por exemplo, em oito folhas?

E se o designador do componente tivesse um valor inicial, um offset de acordo com o número da folha do esquemático? Concorda que isso tornaria muito mais simples o processo de procura? Em vez de um resistor R56, teríamos, por exemplo, um resistor R407 — que, pelo valor inicial, já indica que está na folha 4.

E o KiCad possui esse recurso nativamente!

Numeração com multiplicação

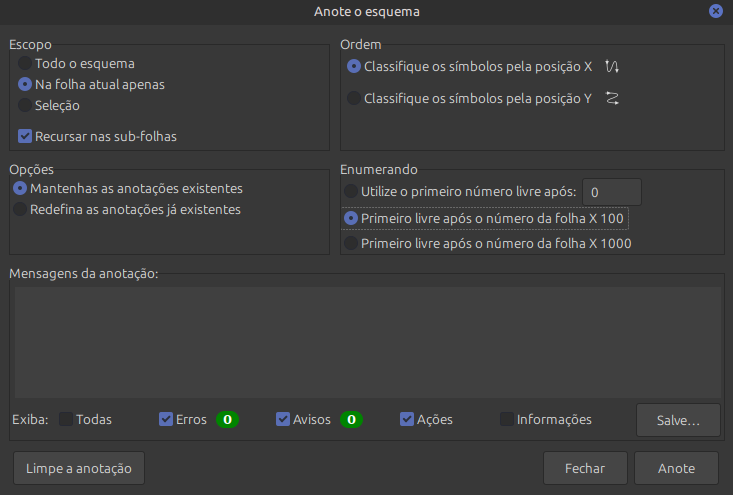

O KiCad nos permite configurar até duas opções de enumeração com multiplicação (além da padrão, que é sequencial): um offset de 100 × o número da folha, ou 1000 × o número da folha. Para utilizar, basta selecionar a opção no KiCad e clicar em Anotar.

As duas opções são viáveis, sendo a de 1000 × número da folha mais indicada quando trabalhamos com esquemáticos que possuem muitos componentes (por exemplo, mais de 100 resistores).

Como já comentado, a grande vantagem disso é que os componentes da folha 1 iniciarão com o valor 100, seguido da sequência correspondente, por exemplo: R101, R102, U101, etc. Na folha 4, por exemplo, teremos R401, R402, e assim por diante.

Exemplo

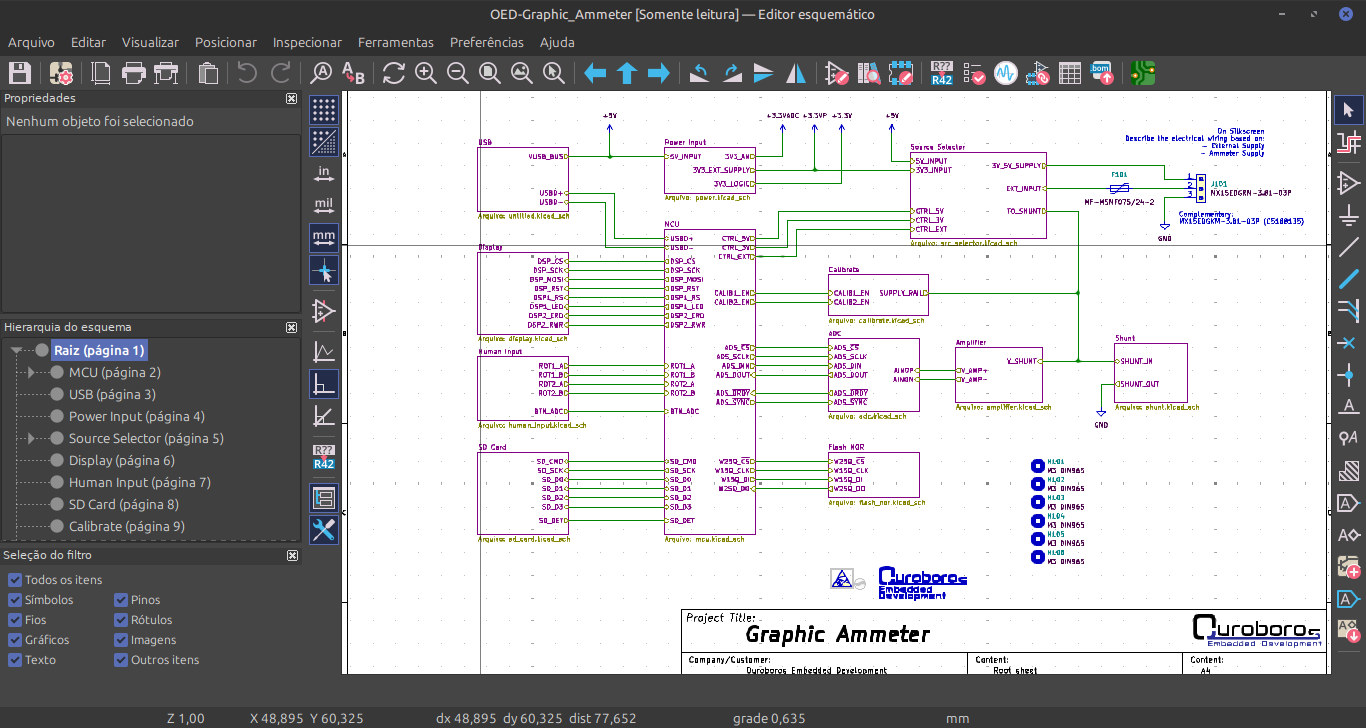

Veja este projeto e note a quantidade de folhas hierárquicas presentes:

Este projeto contém cerca de 200 componentes. Agora imagine identificar um componente na PCB e encontrar a referência correspondente no esquemático.

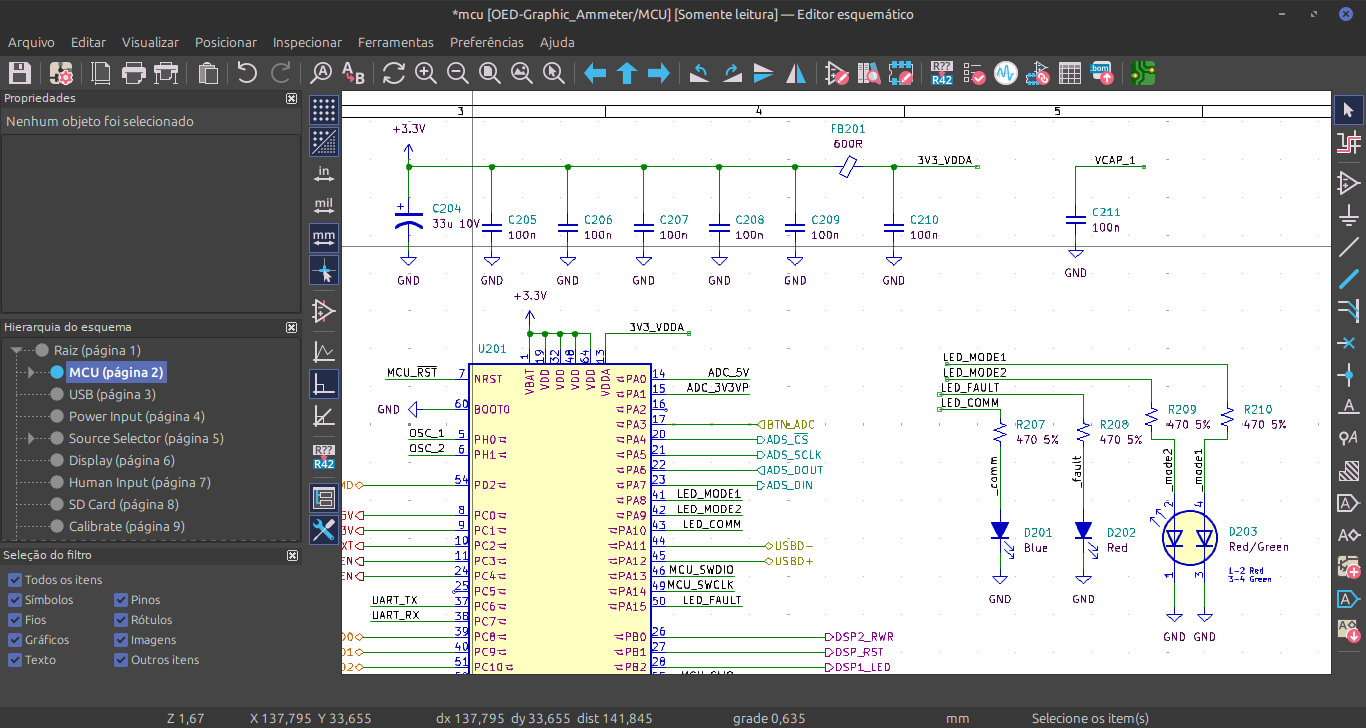

Veja como ficou a numeração em uma das folhas:

Na placa, observe como é fácil identificar o componente C204, por exemplo:

Sem dificuldade nenhuma, é possível encontrar o C204, pois este faz parte do ciruito do microcontrolador, que é fácil identificar. Além de que, vemos que os componentes que iniciam com o numerao 2, estão próximos.

Conclusão

O uso da ferramenta de offset na enumeração dos designadores, apesar de simples, é extremamente poderoso e se torna uma aliada indispensável quando se trata de placas complexas divididas em várias folhas.

É claro que é importante avaliar cada caso. Nem sempre esse recurso terá um efeito positivo, pois o designador do componente ficará maior, ocupando mais espaço. Se sua placa for compacta e possuir poucos componentes, vale a pena manter a enumeração tradicional.

Agora, se você trabalha com uma placa complexa e repleta de componentes, o uso deste recurso é praticamente mandatório.
